Automatika sistema za održavanje pritiska vode

11, 2016

Kategorija:Frekventni regulatori

sistem

kupujte online

Primena frekventnih regulatora u sistemima za održavanje pritiska vode

U cilju postizanja stabilnog snabdevanja pitkom i potrošnom vodom točećih mesta i sanitarnih uređaja i na najvišim spratovima višespratnica, vrlo često se u podnožju ovih zgrada instaliraju sistemi za povišenje pritiska vode gradske vodovodne mreže. Frekventna regulacija u sistemima za održavanje pritiska se bazira na promeni brzine obrtanja pumpe, u skladu sa neophodnim protokom, odnosno potrošnjom vode u sistemu.



Održavanje pritiska frekventnom regulacijom u sistem unosi sledeća poboljšanja:

  • Održavanje pritiska u sistemu na zadatoj vrednosti zahvaljujući zatvorenoj povratnoj sprezi po pritisku nezavisno od trenutne potrošnje vode
  • Uštedu električne energije zahvaljujući kontinualnoj regulaciji pritiska promenom brzine obrtanja pumpe
  • Smanjenje hidrauličnih udara u sistemu čime se produžuje vek trajanja pumpi, cevovoda i armatura
  • Smanjenje broja uključenja i isključenja pumpi i podesivi «sleep-mode» čime se postiže optimalan rad pumpe u režimima male potrošnje u sistemu
  • Zaštita pumpe od rada na suvo, zaštita motora pumpi od preopterećenja, zaštita instalacije od kratkog spoja i zemljospoja



frkventni regulator Slika_VLT_MBS

Frekventni regulator VLT HVAC Basic Drive FC101

Efikasna kontrola pumpi u sistemima za održavanje pritiska

  • Energetska ekasnost > 98%
  • Ugrađen RFI filter i DC prigušnice
  • U slučaju problema sa napajanjem sistem ostaje u radu – «derating»
  • Stepen mehaničke zaštite IP20 ili IP54
  • Dozvoljena temperatura ambijenta do 50 C



transmiter-pritiska-mbs-1700

Transmiter pritiska MBS 1700

Transmiteri pritiska koji poboljšavaju
tačnost upravljačkog sistema

  • Pouzdano merenje pritiska
  • Visoka otpornost na koroziju
  • Dugoročna stabilnost merenja
  • Stepen mehaničke zaštite IP65
  • Dvožicna električna veza, napajanje senzora iz petlje



prsostat-kpi-35

Presostat KPI 35

Presostat KPI povećava pouzdanost rada pumpi

  • Jednostavno podešavanje zadatog pritiska i histerezisa
  • Velike i lako uočljive skale
  • Otporan na hidrauličke udare iz mreže
  • Stepen mehaničke zaštite IP33
  • Specijalna izvedba membrane omogućuje dug radni vek



Frekventni regulator VLT HVAC Basic Drive FC101

Obezbeđuje efikasno upravljanje pumpom i zaštitu motora





Snage, struje i veličine kućišta.


tabela-2-01



Šema povezivanja


šema povezivanja



Osnovna podešavanja parametara frekventnog regulatora


podesavanja frkventnog regulatora



Transmiter pritiska MBS 1700

Obezbeđuje tačno i pouzdano merenje pritiska u sistemu



transmiter pritiska mbs 1700 transmiter-pritiska-mbs-1700




Presostat KPI 35

Obezbeđuje pouzdanu zaštitu pumpi od rada na suvo



transmiter pritiska mbs 1700 transmiter-pritiska-mbs-1700

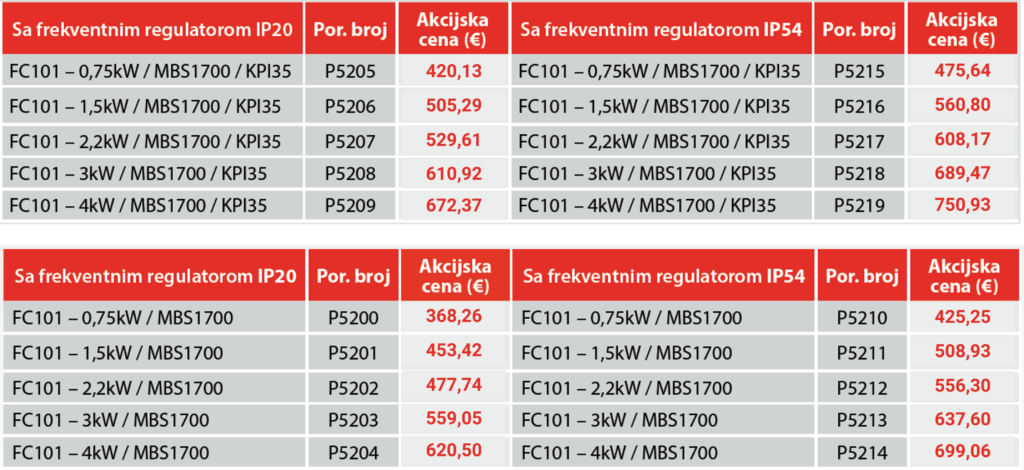

Podaci za poručivanje


transmiter pritiska mbs 1700
